双线解码智能灌溉控制器
时间：2023-08-15 17:20 作者：技术部 点击：两线解码器控制系统技术原理：
两线解码器控制系统的组成部件有：控制器，解码器，电磁阀。
该系统通过两根电源线将所有解码器串联起来，电磁阀接到每个解码器的控制输出端，当需要打开一站电磁阀时，控制器通过两根线将数字信号以广播的形式发送出去。每个解码器有自己的地址（号码）。当某个解码器解读到发给自己的控制信号时，根据所收到的指令给所接相应站电磁阀通电或断电。
关于解码器的连接

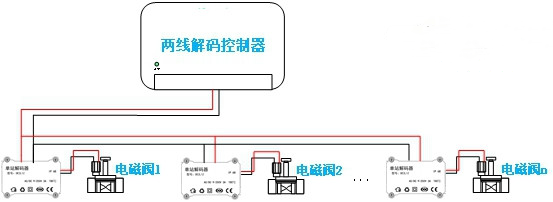

两线控制技术的核心是只需两条电线，将分布田间的电磁阀连接成一个系统。电磁阀不直接连在这两条线上，而是连接在解码器上，解码器再与两条控制线连接，单站解码器连接如下图所示：
优势特征
-节省电线：电磁阀只接在解码器上，不需接回控制器，电线用量可大幅度下降。以一个16站控制器为例：如果用传统多线时间控制器，一站一个电磁阀，则需要有17根电线接入控制器。如果场地象高尔夫球道，呈狭长状，电线用量非常可观。如果采用两线解码器系统，则只需两条线。
-节约劳务成本：减少挖沟工程量；
-安装特别简单。易学，易装；
-维护特别简单；
-电线故障易诊断；
-易增加站数：只要加解码器，将解码器连接到控制器控制双线即可。不需要像多线系统那样，挖沟铺线直到控制器。
技术参数
控制器：
电源 ：100-240V AC 输入，24V AC 2A输出
调制解调方式：DBPSK
接收灵敏度：100UVRMS
载波码元通信速率：2.5KBPS~5KBPS
工作温度：-40℃~85℃
解码器：
电源 ： 24V AC 输入，24V AC输出
调制解调方式：DBPSK
接收灵敏度：100UVRMS
载波码元通信速率：2.5KBPS~5KBPS
工作温度：-40℃~85℃
应用场景
